CABEZA ROTATORIA

Cabeza Rotatoria
Cabeza Rotatoria

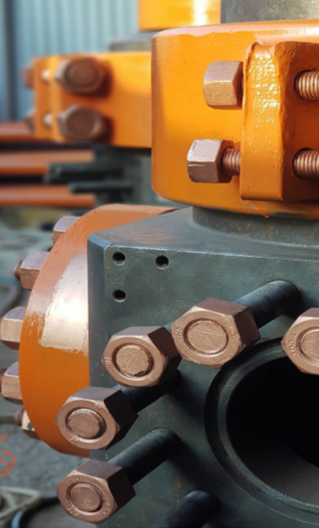

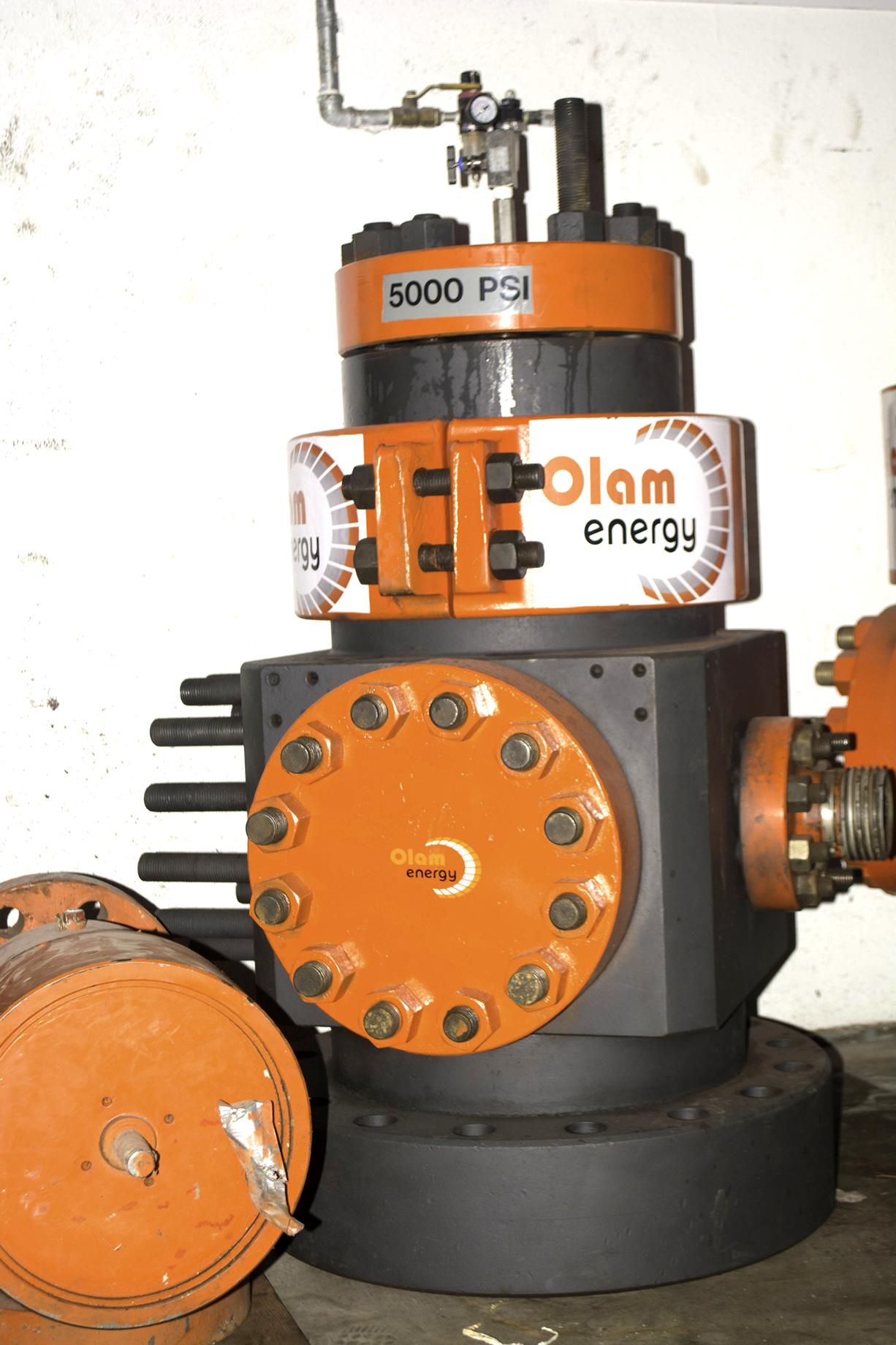

La cabeza rotatoria (RCD) es una herramienta que se instala sobre el conjunto de preventores, diseñada para actuar como desviador de los fluidos provenientes del espacio anular del pozo, aislando de manera segura el piso de perforación durante las operaciones de perforación o reparación, en aplicaciones convencionales o perforación con presión controlada (MPD).

Caracteristicas

  • Bridas y Cuerpos de 13 5/8”-16 ¾¨ 5,000PSI
  • Accesorios con diámetros de paso hasta 9 1/16¨
  • Elastómeros para Tuberías de Perforación de 2 7/8¨hasta 5 7/8¨
  • Diseño compacto del cuerpo de la RCD
  • Ensamble de baleros con opciones de sello sencillo ó doble
  • Sistema de lubricación del ensamble.
  • Doble salida lateral de 7 1/16¨.
  • Adaptador para URE y equipos de control superficial.
  • Manufactura de equipos nacional.

Componentes

  • Cuerpo de la RCD (Cabeza Rotatoria)
  • Ensamble de balero doble elemento de sello
  • Elastómeros
  • Adaptador para registros.
  • Tapón de pruebas.
  • Campana de viajes, línea de flote y línea de igualación.
  • Unidad de lubricación hidráulica.
  • Carretes espaciadores y adaptadores.

Capacidad de Equipos de Cabezas Rotatorias

01

(7) CABEZAS ROTATORIAS EYON XL (5) CABEZAS EYON

02

U(3) CABEZAS ROTATORIAS EYON XL OPERABLES

03

(3) CABEZA ROTATORIA EYON OPERABLE

SERVICIO

UNIDAD HIDRAULICA DE POTENCIA

Las principales funciones de la unidad hidráulica de potencia son:

  • Generar una presión mayor a la del pozo para evitar la contaminación del ensamble
  • Mantener lubricado el sistema de rodamientos del ensamble
  • Minimizar temperaturas por fricción

Características:

Sistema Hidráulico
Block de distribución Hidráulico Ventilador de enfriamiento
Filtro de retorno Filtro de alta presión
Válvulas de relif Válvulas de relif
Mangueras hidráulicas 8000 PSI Tanque de almacenamiento 60 gal
Aceite hidráulico Telles 32 o similar
Dimensiones del patín
Largo 2.20 m
Ancho 1.60 m
Alto 2.55 m

SERVICIO

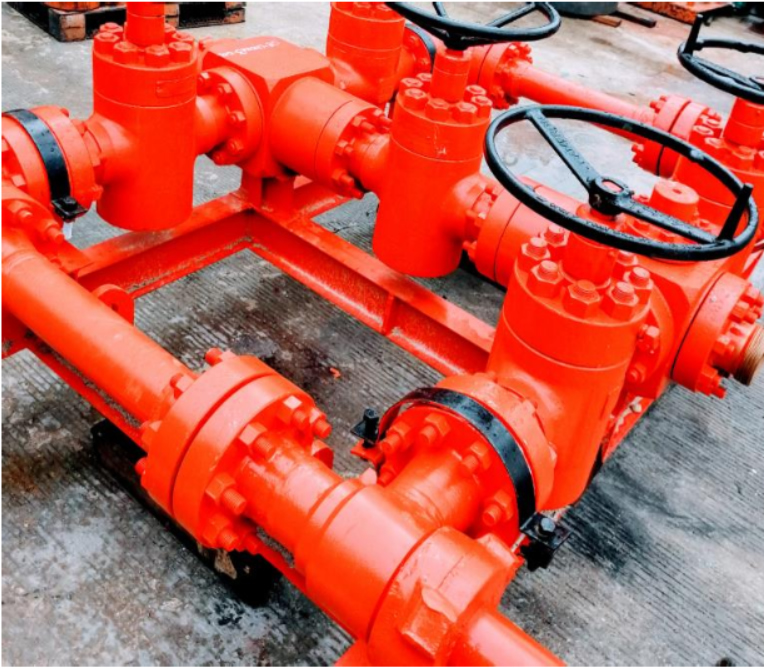

MULTIPLE DE ESTRANGULACION EQUIPO MPD.

Características y Ventajas:

  • Se acopla directamente al patín del separador Unidad compacta que aloja todos los sistemas requeridos para la perforación con presión controlada y perforación bajo balance
  • Máxima presión de trabajo 5.000 psi (34,5 MPa) – puede ser construida para una presión máxima de 10.000psi (150 MPa) de ser requerido
  • Equipada con válvulas de alivio de presión que evita la sobre-presurización, provee una solución integral para todos los escenarios de Perforación con Presión Controlada Sistema de control de contrapresión automático con válvulas de estrangulación de actuación rápida y de diámetro interno maximizado (3”) que pueden ser controladas localmente o vía un panel remoto de control que puede ser instalado en cualquier sitio de la locación
Cabeza Rotatoria

Especificaciones:

Descripción Especificación
Multiple de Control
Tipo de Sistema de Estrangulación Perforación con Manejo de Presión
Presión de Diseño 5,000 psi (34.5 MPa)
Clasificación y Tamaño de Bridas API 6A 4 1/16-in., 5M
Rango de Temperatura P+U −20°F a 250°F (−29°C a 121°C)
Clase de Material API 6A, Clase EE/DD-0.5, NACE MR-0175
Código de Diseño API 6A, PSL-3, Ultima Edición
Longitud 9.8 ft (2,987 mm)
Ancho 7 ft (2,134 mm)
Altura 8 ft (2,438 mm)
Peso bruto 14,500 lb (6,577 kg)

SERVICIO

SOFTWARE MPD DrillSoft HDX

Cabeza Rotatoria

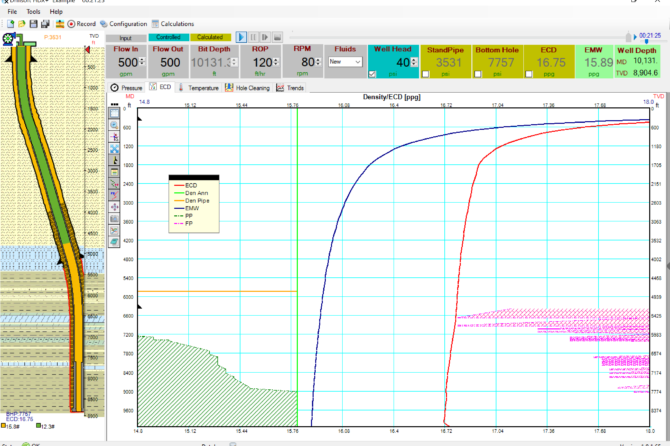

Drillsoft HDX es un software HIDRÁULICO EN TIEMPO REAL que se concentra en la hidráulica de perforación y el modelamiento de presiones y temperaturas del pozo durante todas las fases de la operación de perforación en pozos de alcance extendido, altamente desviados, horizontales y de alta temperatura y alta presión (HTHP). El simulador utiliza algoritmos de última generación y proporciona al usuario una amplia gama de opciones de modelado. El simulador incluye una trayectoria de pozo y un modelo de planificación para perfiles direccionales, ya sean calculados o importados de otras fuentes de datos direccionales. Las trayectorias del pozo se muestran en perfil 3-D.

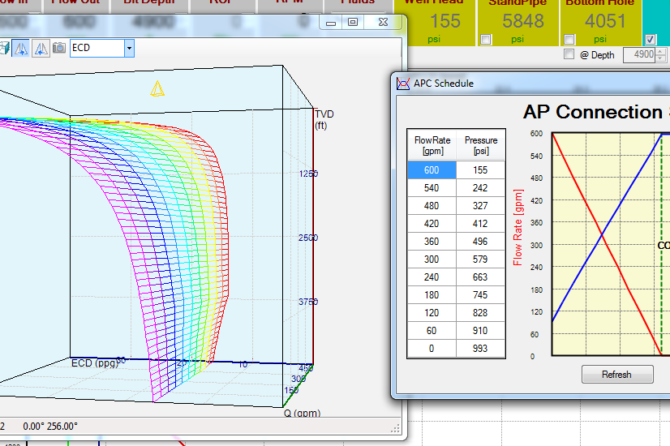

Drillsoft HDX calcula y evalúa las temperaturas de los pozos durante las operaciones de perforación, circulación y cierre en pozos de tierra y de aguas profundas. Se ha desarrollado un modelo matemático de diferencias finitas para predecir el comportamiento de la temperatura transitoria del pozo y la formación durante la perforación, la circulación del fluido y las operaciones de cierre. Esto incluye pozos con múltiples gradientes de temperatura y desviaciones del pozo, en función de las características físicas de los fluidos. El modelo PVT calcula con precisión ECD y ESD según los perfiles de temperatura de formación y pozo.
