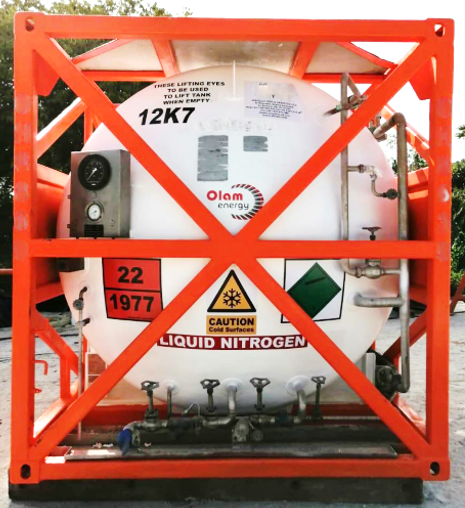

ESPECIFICACIONES
TEN13530, AD.RID, IMDG, IMO, UK DOT, DNV 2.7-1/ EN12079, CSC, TPED, CFR49
2991mm (l) x 2438mm (ancho) x 2591mm (alto)
2,110USG, 8,000 litros
2,000 USG, 7,600 litros
25,157 lbs /11,435 kg
2511,814 lbs / 5,370 kg
OTRAS ESPECIFICACIONES
| Presión de operación | Temperatura de servicio (int.) | Temperatura de servicio (ext.) |
| 6 Bar | T-196°C a +50°C | -20°C a +50°C |
| Aislamiento | Material, recipiente int. | Material, recipiente ext. |
| Vacío + Criogénico | ASME SA-240M 304 | N 10025-2 S275 J2CS |
| Rango de pérdida | Vacío mínimo | Tiempo de espera |
| 0.5% por día | A20 micras (warm) | A25 días |
| Acabado de pintura | ||
| Surface Blast 2.5sa,1st coat Zinc Prime, 2nd Epoxy, 3rd coat Polyurethane | ||
Conexiones en el proceso de llenado
Se realiza el tendido de manguera criogénica para su conexión a válvulas de descarga a través de una conexión izquierda, esto para evitar torceduras de mangueras y daños a la misma.
Así mismo, se hace conexión de unión NIT150 a termo criogénico, y se realiza apriete con marro en unión de golpe, ejecutando la actividad sin generar daños a accesorios (válvulas de termo o tubería del termo).
